什么是双光源摄像机？

双光源摄像机是指摄像机能支持两种灯光信号控制，且与摄像机配套使用的带光敏灯板上有两种灯光（比如：红外灯和白光灯）。

摄像机的双光源功能主要体现在夜晚报警上，摄像机在正常情况下夜晚开红外灯且图像为黑白，当发生人形检测或者移动侦测报警时，摄像机会开白光灯并且图像切换成彩色，从而起到震慑坏人和警示用户的作用。

如何配置和使用双光源摄像机？

以mt200e5摄像机为例：

一、接线

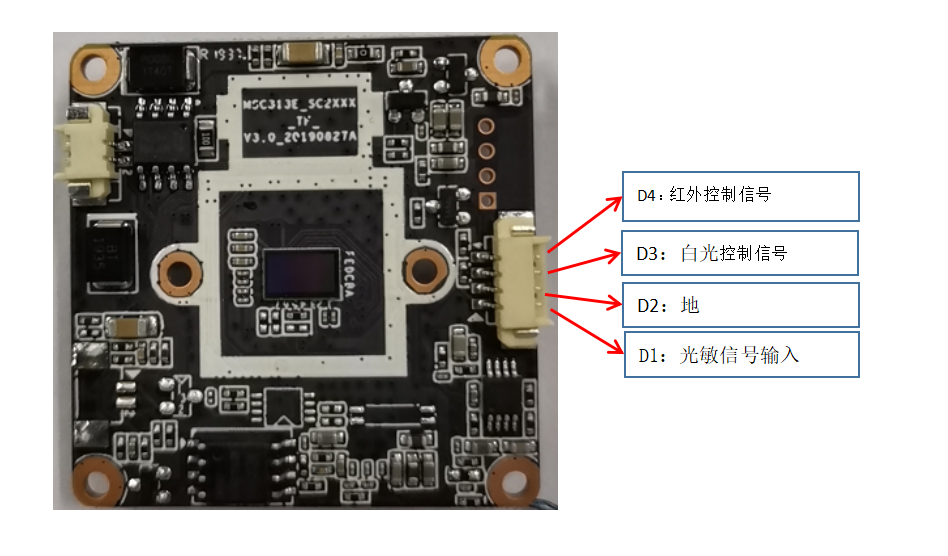

模组接口定义：

d1：光敏信号输入（cds_in）

d2：地（gnd）

d3：白光控制信号（pir_det）

d4：红外控制信号（ir_led）

接线时只需要将摄像机d1、d3、d4端口与灯板对应的端口相连即可，最后给摄像机和灯板供电即可正常使用。

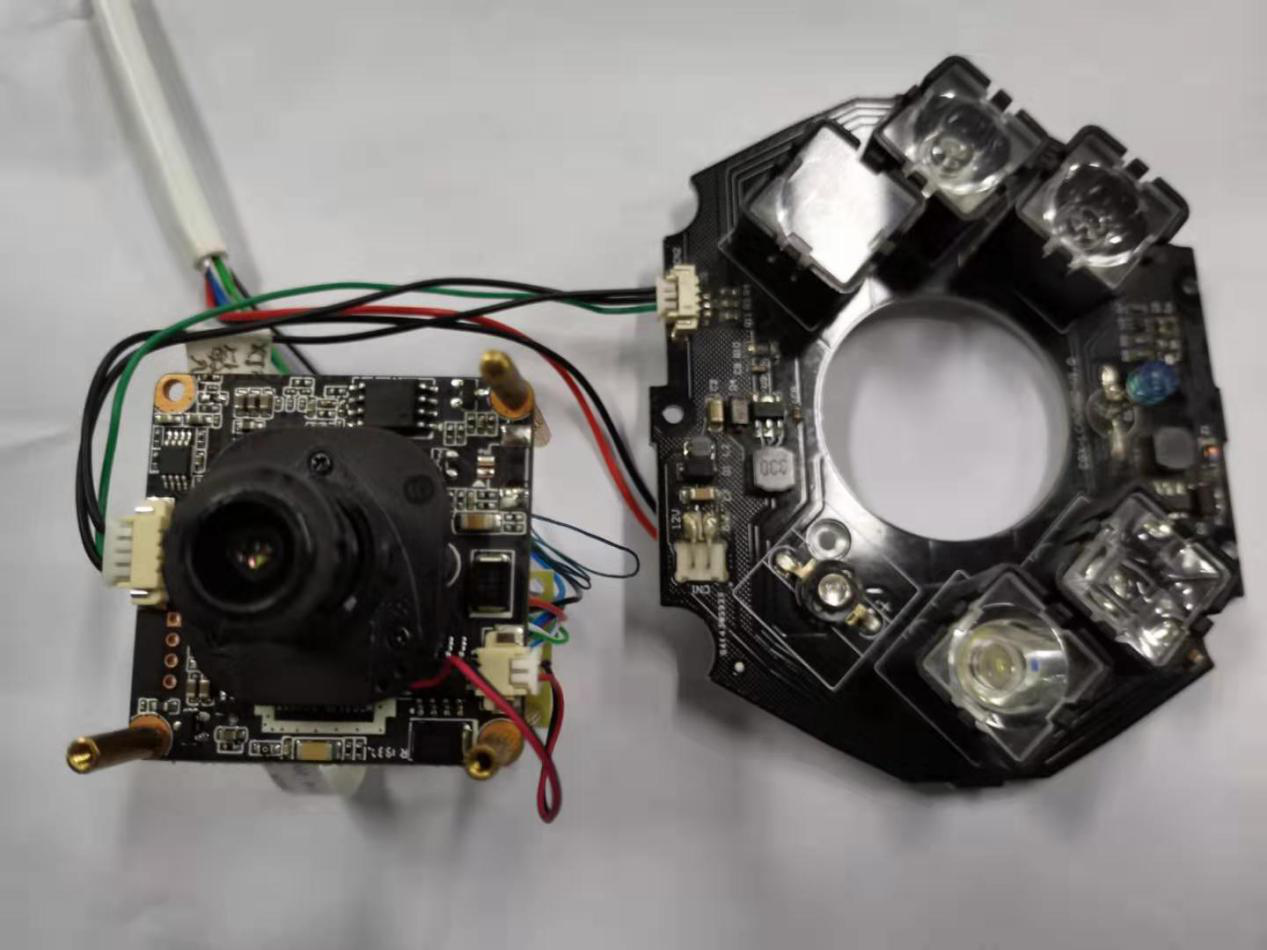

接线如下图所示：

（注意：灯板接口定义请自行找灯板厂家提供）

二、参数设置

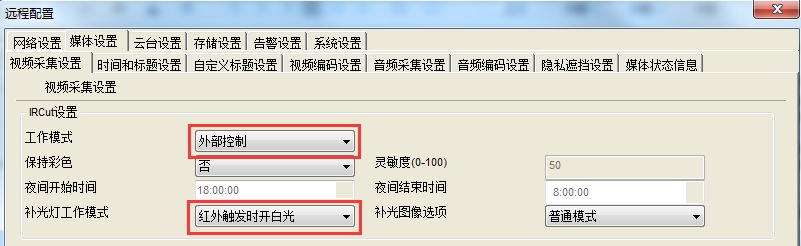

1. 配置模组ircut参数

• 在ajdevtools工具上右键摄像机ip进入“远程配置->媒体设置->视频采集设置”界面。

• 将ircut工作模式设置为：外部控制。

• 补光灯工作模式设置为：红外触发时开白光。

如下图所示：

2. 任意区域人形检测报警

• 在ajdevtools工具上进入“远程配置->告警设置->人形检测设置”界面。

• 将白天启用状态、夜晚启用状态和在视频中画框都设置为：启用。

• 布防时间设置为：全天，用户还可以根据自身需求启用报警声音联动。

如下图所示：

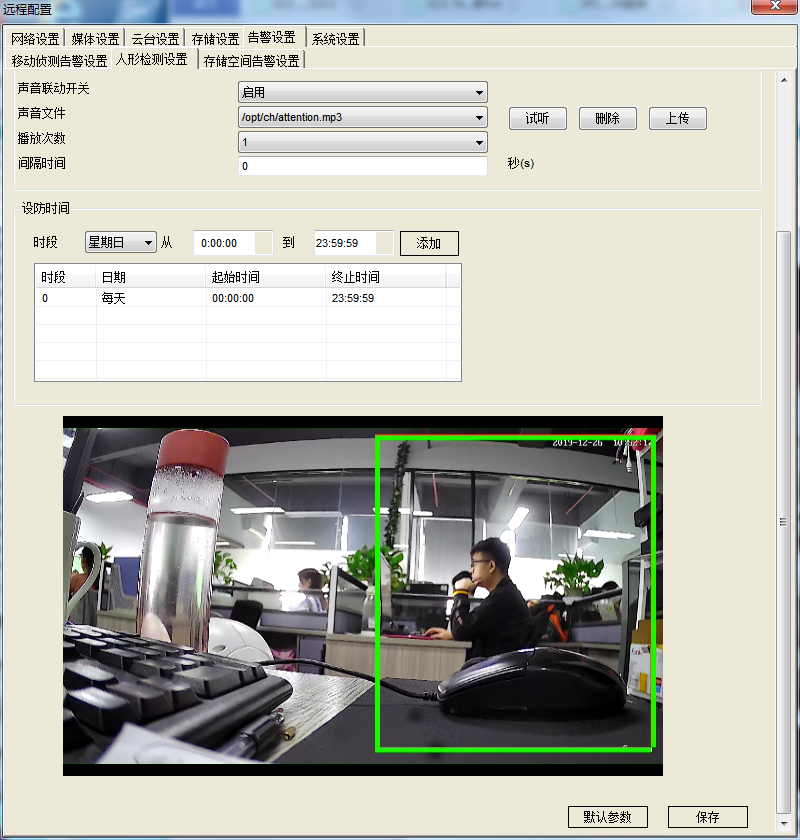

说明：模组画人形区域框时可以根据需求对某一区域画框，画框后模组只对该区域进行人形检测。

如下图所示：

双光源摄像机夜晚人形检测报警效果：

注意：当模组同时启用人形检测和移动侦测报警时，模组会优先处理人形检测报警，此时移动侦测报警无效，若要测试模组移动侦测报警要先把人形检测禁用

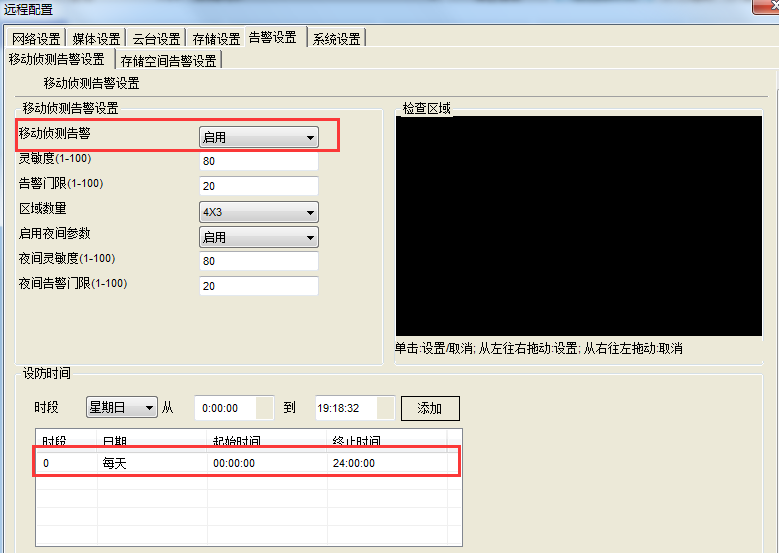

3.  移动侦测报警

• 在ajdevtools工具上进入“远程配置->告警设置->移动侦测告警设置”界面。

• 将移动侦测告警设置为：启用。

• 布防时间设置为：全天。

如下图所示：

双光源摄像机夜晚移动侦测报警效果：
